アクロポード(Ⅰ)次元

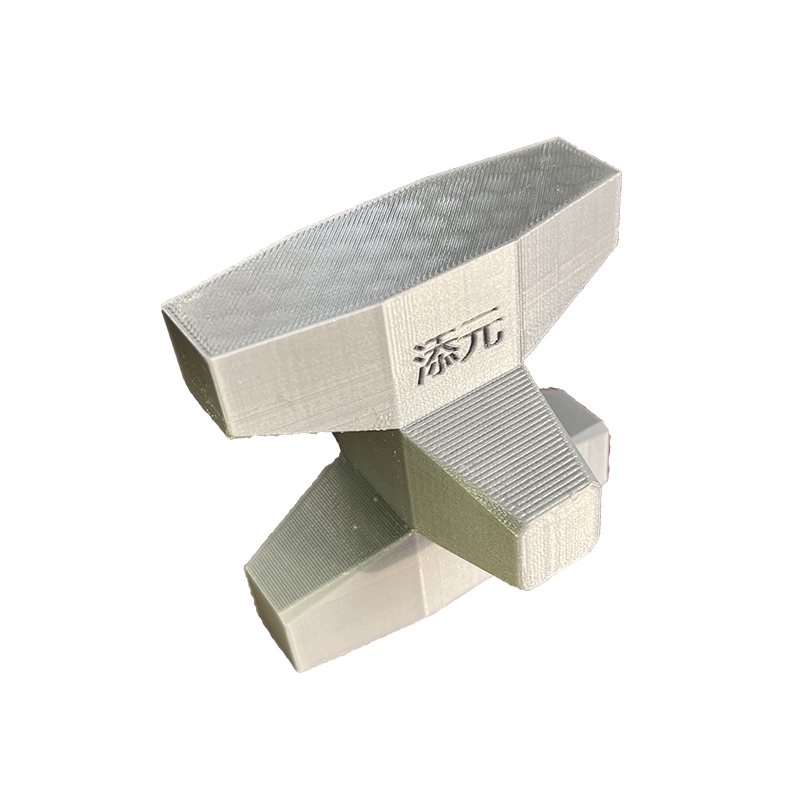

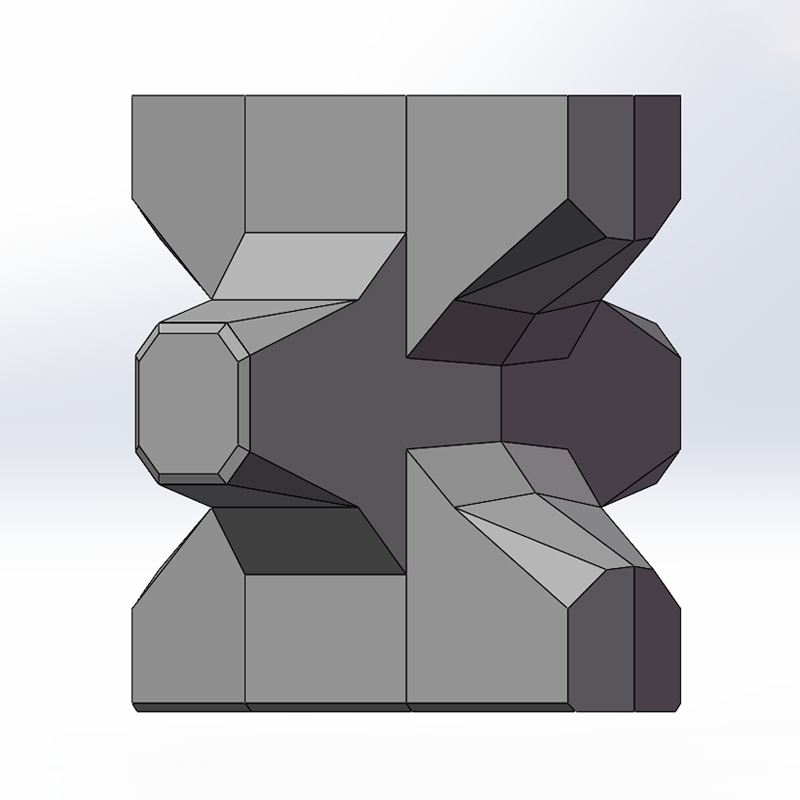

アクロポード(日文名:扭王字块)は、出舟の形が漢字「王」真ん中の展開を90度ですね元のフックとフットブロックの構成サイズは、その突出した足を長くし、そのセクションを適切に減らすことによって修正されています。突出した足の長さと断面は、元のフックと足のブロックとツイストブロックの間にあり、元のフックと足のブロックの特徴を保持するだけでなく、ドーロを統合します。

脚部には6本の短くて太い突起があり、それらは強度を高めるために中心軸で接続されている。斜面に投げるとき、それはその安定性を高めるために隣接するブロックフィートのクロスフックを使用しています。

後足の形は方形で、突出した足の形をしている。それぞれ厚形と薄形に分けられ、角厚形、角薄形、丸厚形、丸薄形となっている。

アプリケーションデザイン

アクロポドは1981年にフランスのアクロポードによって開発された。材料はコンクリートで、固定型で一度に鋳造されます。

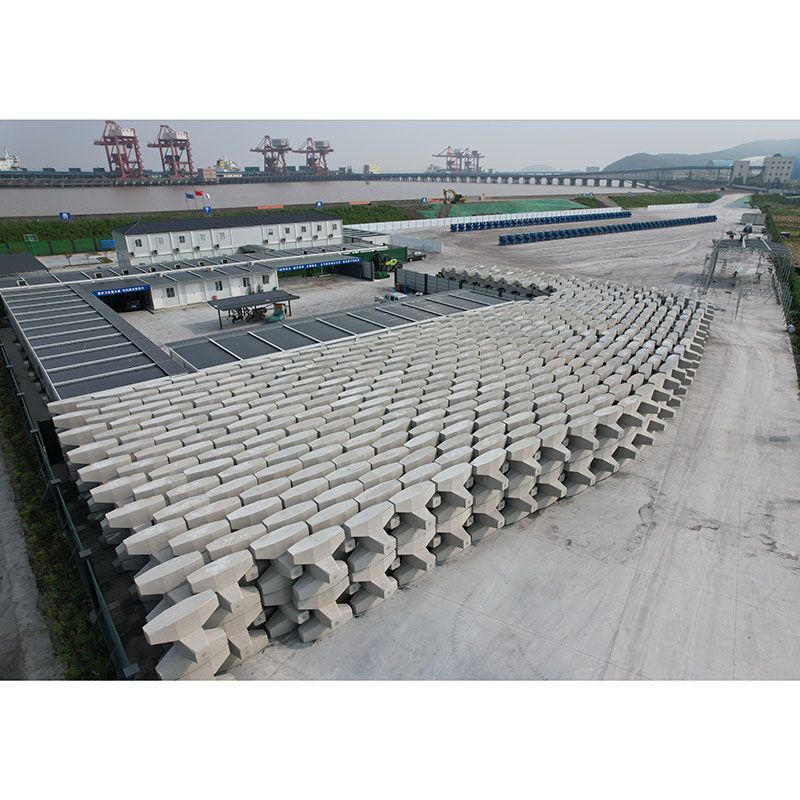

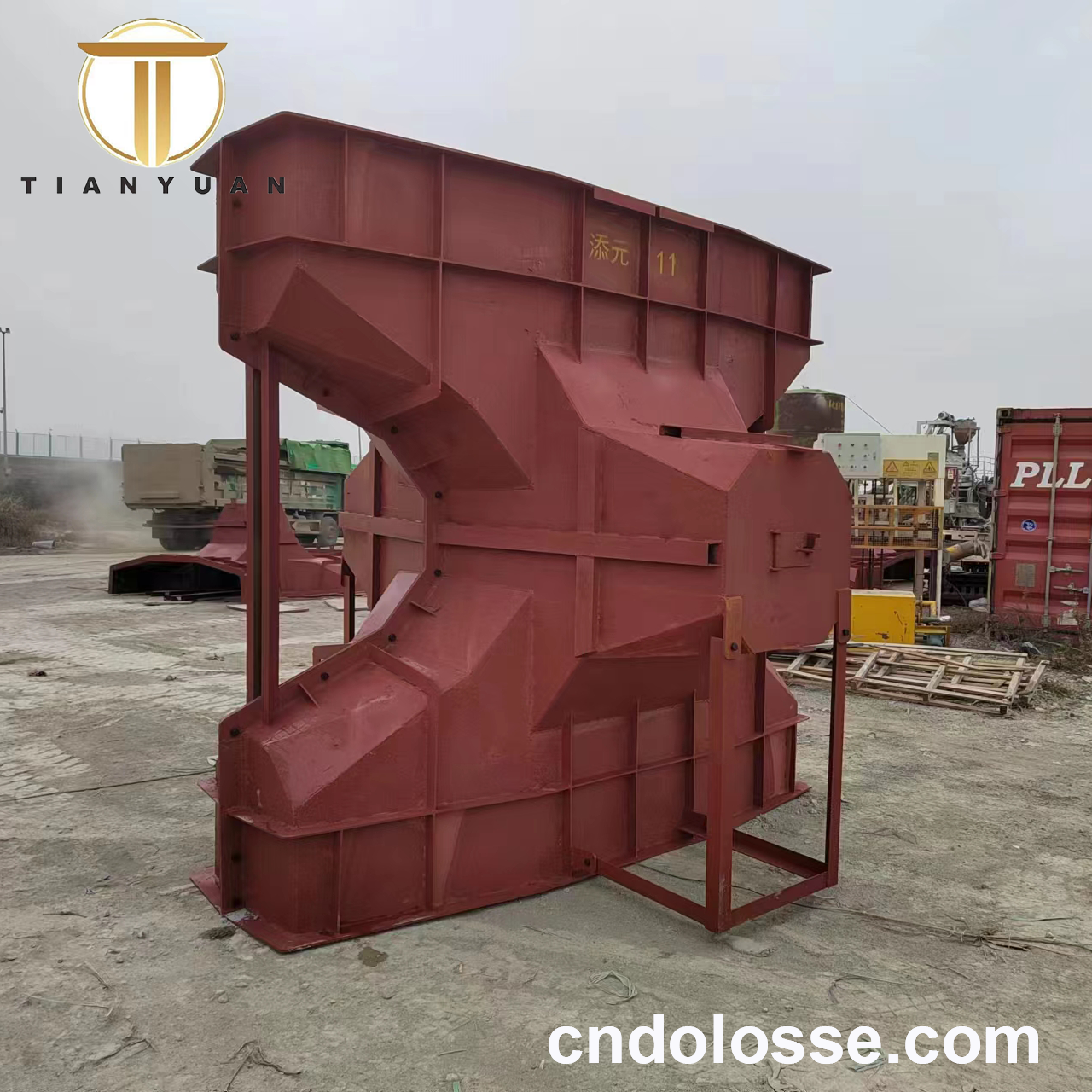

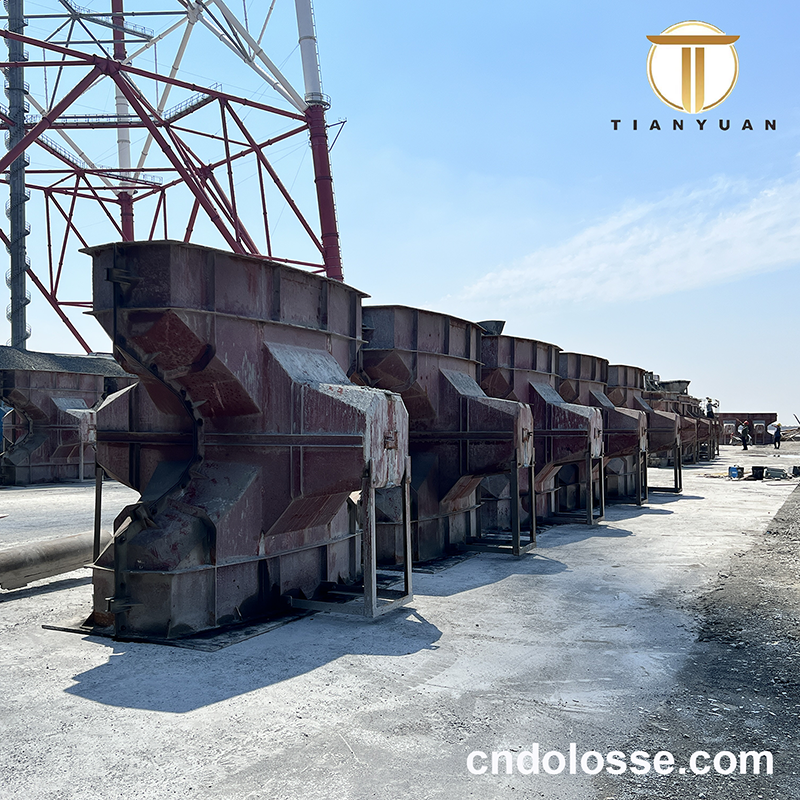

アクロポドのプレキャストは通常、複合鋼型を採用し、各型は2つの対称的な単位で組み立てられます。コンクリートは、層状に金型内に成層され、インターリーブされたバイブレータで振動されます。注入後、石膏は圧縮されます。常温(25℃)では、20時間後に型を解体して維持する。前工程:型枠の点検・洗浄→ブラッシング剝離油→型枠の取り付け→コンクリートの配置→取り外し→修理・保守→部品のスタッキング。

アクロバード構造は、a型とb型の2つのタイプに分けられます。b型と比較して、a型はリブを面取りして短く太くなり、a型は硬くて成形しやすい。b型ブロックは細く、背が高い。それはより長い脚を持っており、小さなトン数のブロックのためにのみである成形することは困難です。

特徴

1. 新しいタイプの防波堤は、高強度、簡単なプレハブ、便利な構造と良好な安定性の利点があり、有望な防波堤の保護ブロックです。

2. accropodeには2つの設置方法があります:ランダム設置とダイヤモンド型の定期設置です。ブロックは互いにクランプすることができ、良好な固体安定性を有します。菱形ランダム設置が通常のものより優れている主な理由は、ブロック間の対応する透水性と浮遊防止支持性が向上し、安定性が向上したためです。

アプリケーションシナリオ

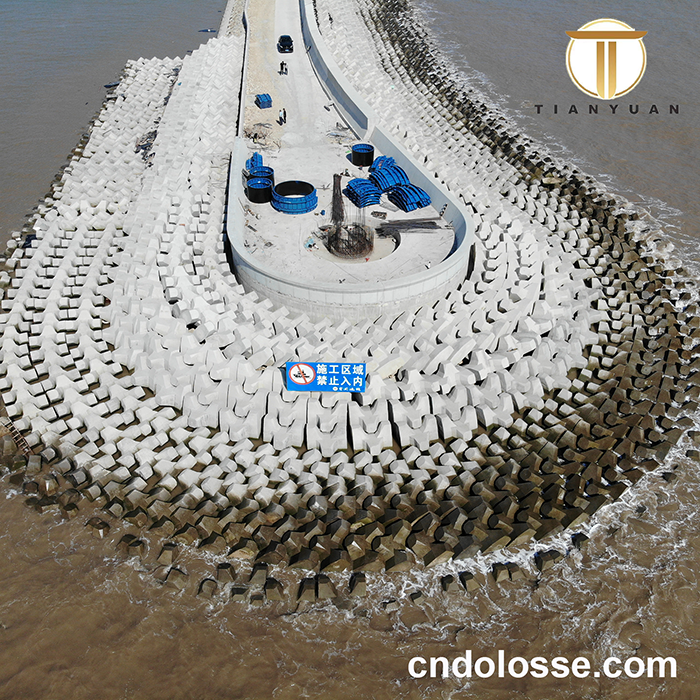

1986年、海軍の港湾工学試験研究の単位は、元のフック足ブロックを改良し、アクロポデに発展した。広東省東部の七尾県の千江桟橋の防波堤は、新しいタイプの保護ブロックを使用しています-七尾県のアクロポード千江桟橋の防波堤は、3回の台風の波の影響の後、安全で健全な防波堤。防波堤の斜面に設置されたアクロポドは、比較的良く、基本的に安定しています。

ギャラリー
